Не абстракция, а причина, по которой одноступенчатые ракеты десятилетиями считались физически нереализуемыми.
При металлическом баке сухая масса конструкции составляет порядка 9,5% от стартовой массы это выше физического предела около 7%, при котором одноступенчатый носитель ещё способен долететь до орбиты с осмысленным грузом. Именно эта арифметика, а не консерватизм инженеров, стала исторической причиной появления ступеней: их изобрели, чтобы сбрасывать пустые баки и двигатели по мере выгорания топлива.
Современный сваренный из нержавеющей стали корпус содержит порядка 33 километров сварных швов на один только ускоритель. Каждый шов это металлургически неоднородная зона и потенциальный концентратор трещины под ударной или циклической нагрузкой, требующий тщательного контроля.
Исторический способ придать тонкостенному баку поперечную жёсткость интегрально фрезерованные или приклеенные рёбра жёсткости (изогрид, ортогрид) либо кольцевые шпангоуты. Все эти элементы работают на изгиб и сжатие наименее эффективный механический режим для большинства материалов, требующий больше материала на единицу жёсткости.
Экспериментальный носитель X-33 использовал композитный бак с сотовыми внутренними панелями жёсткими структурами, работающими на изгиб и сжатие, ровно по классической логике металлического усиления. В ноябре 1999 года бак разрушился на испытательном стенде при криogenных нагрузках. NASA сделало вывод, что технологии того времени были недостаточно зрелыми для такой конструкции не потому что композит как материал плох, а потому что была выбрана невыгодная для композита механическая схема нагружения.
Историческая проблема композитных криогенных баков растрескивание полимерной матрицы вокруг волокон при многократном цикле «наддув сброс давления захолаживание», усугубляемое разницей теплового расширения матрицы и волокна при криогенных температурах.
Даже нержавеющая сталь требует контроля состояния сварных швов и защиты от коррозии при многократной эксплуатации это статья регулярного обслуживания, которой в принципе нет у монолитной композитной намотки.
Не гипотеза, а подтверждённые лётные и стендовые данные при условии, что механическая схема нагружения выбрана правильно.
Углеволоконный бак легче стального в одиннадцать раз при сопоставимой прочности именно это снижает сухую массу конструкции с примерно 9,5% до 5,5–6,5% от стартовой массы, опускаясь ниже физического порога, при котором одноступенчатый носитель становится реализуемым в принципе, а не только теоретически.
Бак работает в режиме постоянного наддува и никогда не сдувается полностью историческая проблема композитных криогенных баков (усталостное растрескивание матрицы при цикле наддув/сброс) в таком режиме эксплуатации попросту не возникает.
Полный цикл испытаний композитного криогенного бака на удар, трение, пробой и электростатический разряд, проведённый в рамках программы NASA и Lockheed Martin, прошёл без воспламенения совместимость композитной конструкции с жидким кислородом подтверждена не расчётом, а физическим экспериментом.
В намотанном композитном корпусе нет сварных швов как класса нагрузка распределяется по тысячам непрерывных волокон вместо концентрации в локальных металлургических зонах. Это не количественное, а качественное отличие в структуре возможных дефектов.
Намотка композитного корпуса методологически близка к производству баллонов высокого давления процесс, поддающийся индустриализации с производительностью порядка одного корпуса за несколько суток, а не штучному циклу сварки и контроля швов.
Носитель разделён на топливный отсек и двигательный блок, соединённые фланцевыми болтовыми соединениями, рассчитанными на сто циклов разборки и сборки. После посадки двигательный блок уходит на испытательный стенд, а топливный отсек параллельно получает новый термочехол разными бригадами одновременно.
Как тонкостенный бак получает поперечную жёсткость почти бесплатно по массе с полным ходом расчёта, а не только принципиальной схемой.
Инженерная задача
Тонкостенный цилиндрический бак прекрасно сопротивляется внутреннему давлению стенка работает на растяжение по окружности. Но при осевых сжимающих нагрузках (старт, разгон в катапульте) и при неравномерном внешнем давлении тонкая стенка склонна к потере устойчивости: овализации, местному выпучиванию, продольному складкообразованию.
Классическое решение и его недостатки
Кольцевые шпангоуты, приклеенные к внутренней стенке, либо интегрально фрезерованные стрингеры. Недостатки: добавленная масса, концентраторы термических напряжений в местах приклейки при криогенном охлаждении, технологическая сложность интеграции. Для сравнения: на реальном стальном баке диаметром 9 метров (Super Heavy) применяется порядка 74 стрингеров на один бак несколько тонн металла только на структурное усиление одного отсека.
Наше решение точная геометрия

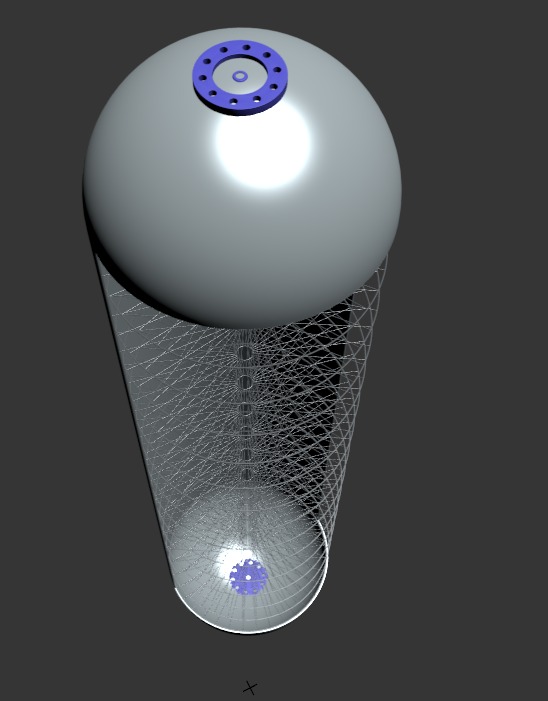

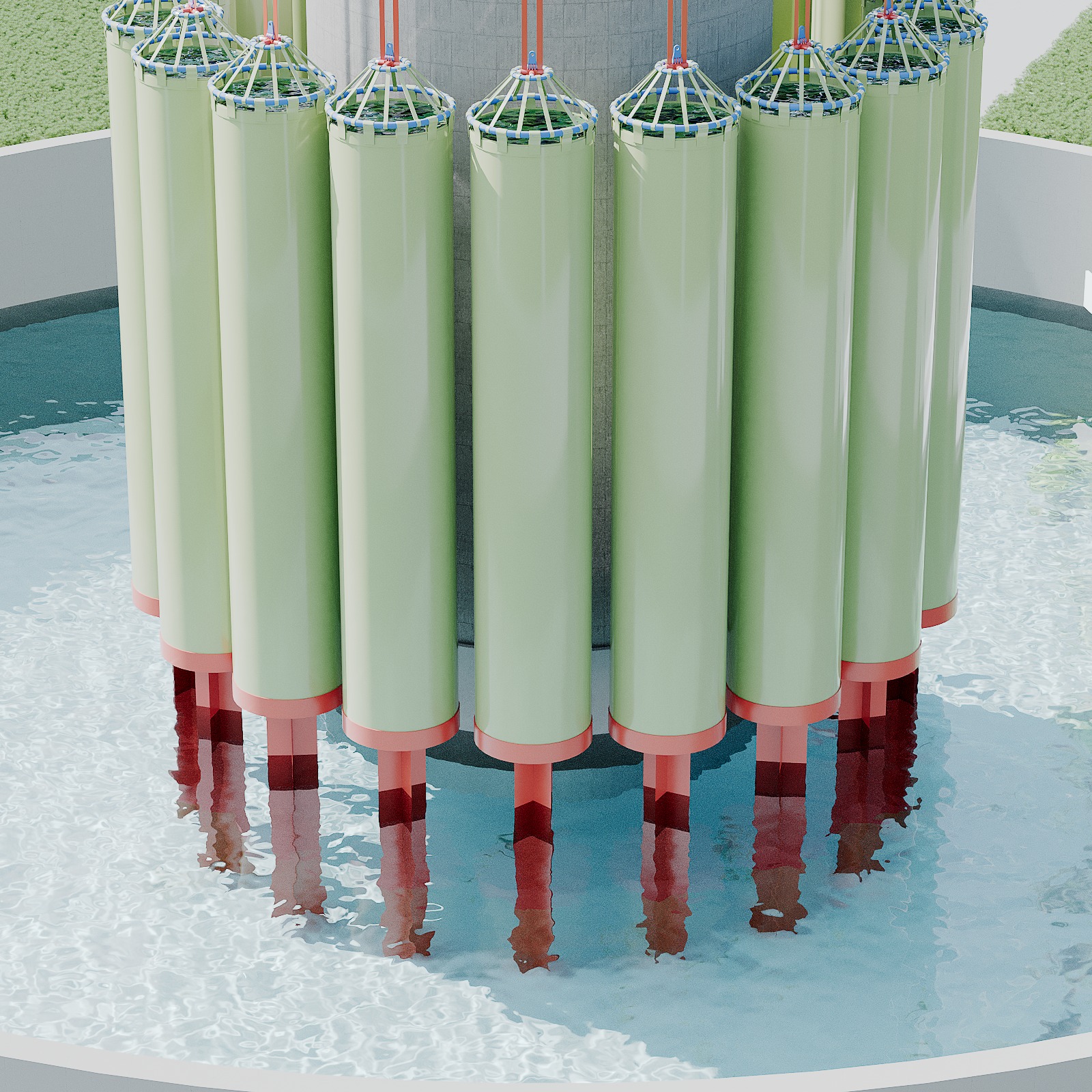

Кольцевой обод опирается на внутреннюю поверхность стенки бака по всему периметру, удерживая круглую форму сечения. От обода к центральной ступице натянуты радиальные элементы из высокопрочного волокна, работающие исключительно на растяжение.
Обод сечением 50×20 мм из углеволокна, 36 спиц Ø 5 мм из жгута T700, ступица Ø 200 мм из титанового сплава Ti-6Al-4V. Преднатяжение 4,2 кН на спицу.
Откуда взялось число 36, а не произвольная величина
Число спиц выведено из требования: дуга обода между двумя соседними спицами должна прогибаться под нагрузкой пренебрежимо мало по сравнению с жёсткостью самих спиц. При сечении обода 50×20 мм момент инерции составляет 3,33 × 10⁻⁸ м⁴; при допустимом прогибе 1 мм под нагрузкой 10 кН критическая длина дуги 0,812 метра. Длина окружности обода диаметром 9 м 28,27 метра; разделив на критическую длину дуги, получаем минимум 35,3, округляя вверх 36 спиц. Число также делится на 4, 6, 9 и 12, что даёт равномерное распределение нагрузки по симметричным группам.
Почему спицы строго радиальные, а не под углом
Оптимальный угол спицы для минимальной массы при максимальной эффективности определяется как арктангенс отношения радиуса ступицы к радиусу обода. При радиусе обода 4,5 м и радиусе ступицы 0,1 м угол составляет чуть больше одного градуса то есть практически точный радиус. Для геометрии с маленькой ступицей и большим ободом радиальная схема спиц (без тангенциальной составляющей) оказывается оптимальной без каких-либо компромиссов.
Как рассчитан диаметр спицы и преднатяжение
При ожидаемой радиальной нагрузке на обод 500 кН (половина от максимальной эксплуатационной перегрузки 3,7g) и 36 спицах на каждую приходится 13,9 кН. При прочности углеволокна 3500 МПа и запасе прочности 5 требуемая площадь сечения около 20 мм², что соответствует диаметру жгута 5 мм. Преднатяжение принято на уровне 30% от расчётной нагрузки 4,2 кН на спицу, что обеспечивает запас против ослабления натяжения при термических деформациях, не давая спицам провиснуть при обратном ходе нагрузки.
Почему это не повторяет ошибку X-33
Бак X-33 использовал сотовые внутренние панели жёсткие структуры, работающие на изгиб и сжатие, и именно они привели к разрушению при криогенных нагрузках в 1999 году. Наша диафрагма работает принципиально иначе: радиальные элементы нагружены исключительно растяжением вдоль оси волокна наиболее эффективным механическим режимом для любого материала, а не тем режимом, в котором композит на тот момент подвёл отрасль.
Сколько диафрагм ставить на бак расчёт против запаса надёжности
Здесь пришлось сознательно выбирать между минимальной массой и максимальной надёжностью первого реального образца и мы выбрали надёжность, вот почему это было правильным решением.

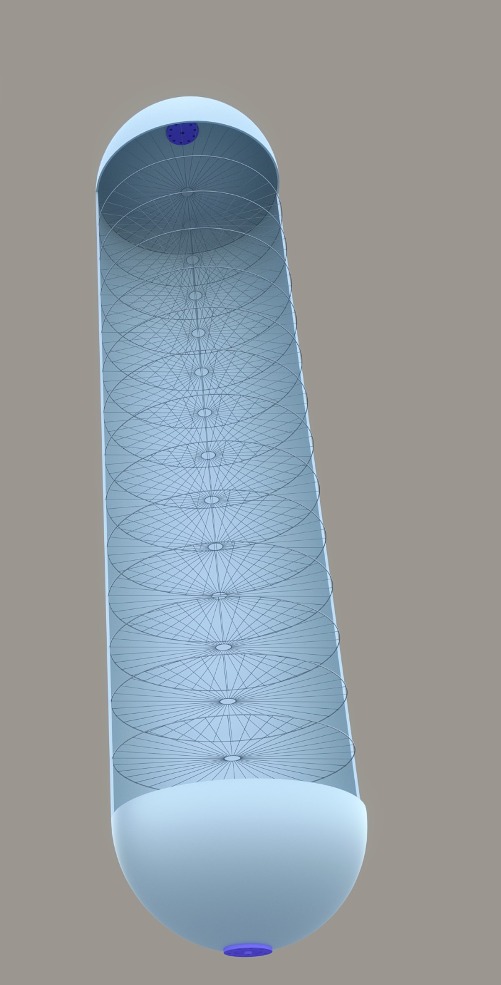

Для ориентира взяты реальные размеры бака такого же диаметра 9 метров: у существующего носителя схожего класса баковый отсек окислителя занимает около 37 метров длины, а топлива около 26 метров, итого порядка 63 метров баковой части при том же диаметре. При минимальном варианте 6 диафрагм по 5,5 кг расстояние между ними составило бы порядка 10,5 метра. При консервативном варианте 16 диафрагм по 10 кг расстояние сокращается до 3,7 метра, что в 4,3 раза меньше критических 0,812 метра для самого обода между спицами, то есть даёт огромный, а не расчётный впритык запас против потери формы между диафрагмами.
Разница в суммарной массе между вариантами 33 кг против 160 кг, то есть всего 127 кг разницы. При полной массе бака (в зависимости от сценария нагрузки) от 18,6 до 109 тонн это 0,1–0,7% величина на уровне статистической погрешности, а не инженерный компромисс, которым стоит поступаться. При этом даже консервативный вариант в 160 кг остаётся на порядок легче нескольких тонн стальных стрингеров, применяемых в реальных металлических баках такого диаметра сегодня. Итоговое решение: 16 диафрагм по 10 кг, 36 радиальных спиц в каждой, расстояние между диафрагмами 3,7 метра гарантия того, что бак не потеряет форму при первом реальном криогенном испытании, важнее экономии полутора сотен килограммов на носителе массой в тысячи тонн.
Материалы и инженерный нюанс
Обод углеволокно с криогенно-устойчивой матрицей или титановый сплав. Радиальные натяжные элементы углеволоконный жгут T700 без матрицы или волокно полибензоксазола: оба материала при криогенных температурах не только не слабеют, но становятся прочнее. Отдельный нюанс, который нельзя игнорировать: спицы должны иметь минимальную ползучесть иначе натяжение будет слабеть со временем, вызывая вибрацию ступицы. При криогенных температурах ползучесть обоих предложенных материалов практически нулевая, что снимает эту проблему.
Где мы стоим относительно остальной отрасли
Отрасль применяет для внутренней жёсткости баков либо интегрально фрезерованные рёбра (изогрид/ортогрид), либо продольные натяжные перегородки вдоль оси бака (запатентованное решение Lockheed для NASA под названием «tension septums»). Наша запатентованная поперечная диафрагма на растянутых радиальных спицах, тот же принцип, что в велосипедном колесе, шпренгельной ферме и маховиках с натяжными спицами, в применении именно как поперечная жёсткость криогенного бака ракеты-носителя в открытых источниках и патентной литературе не обнаружена.
